かんばれ運転士!!

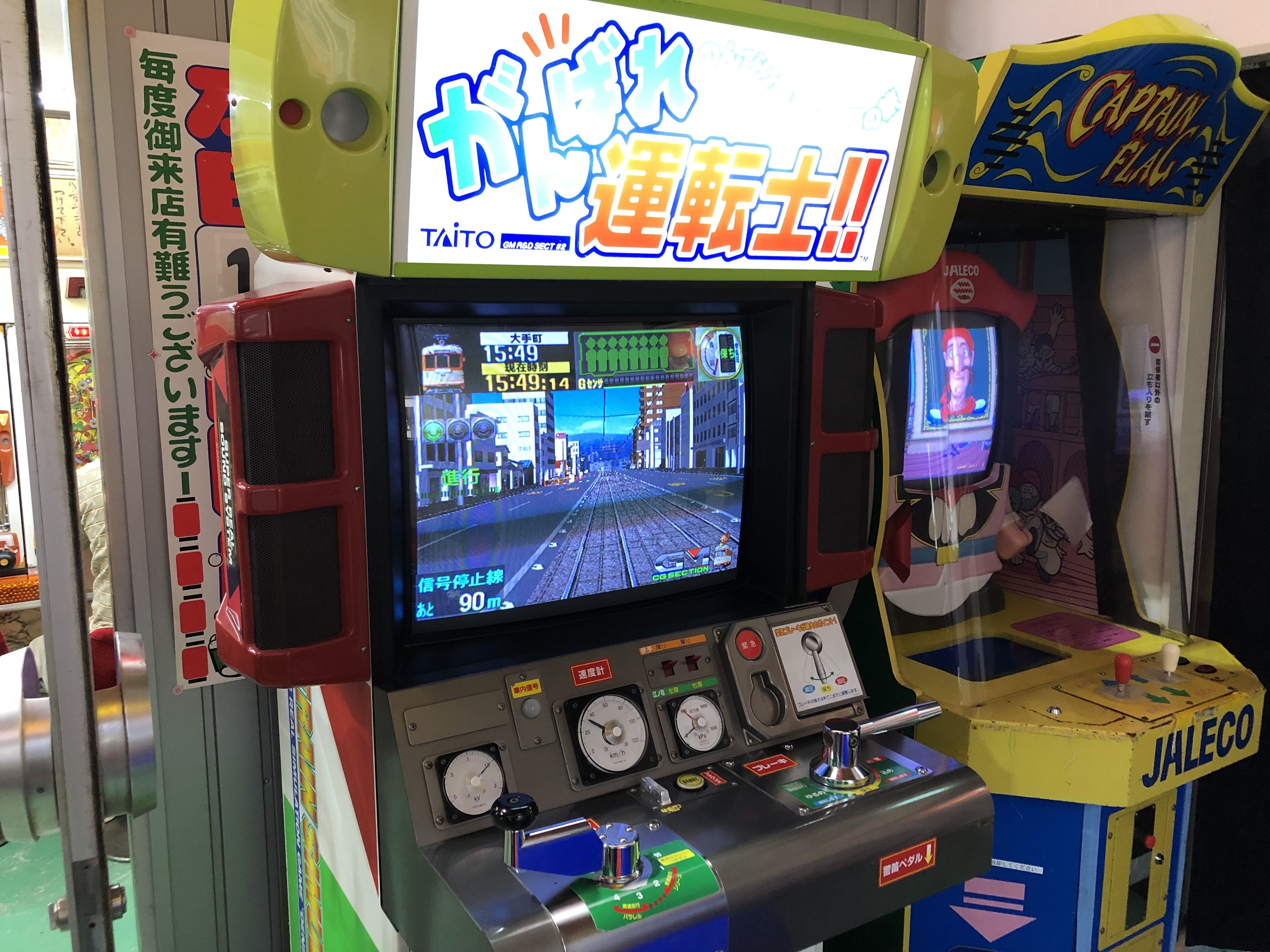

　筐体
　
　DX筐体
　
　初代と２からの改造、と３の改造か新規購入と 50inch筐体の３種在り。
　コンバージョンは大がかりで操作系にまで変更が入り、以前のに戻すのは難しい模様。

　メイン基板
　
　(画像は電車でGO!3通勤編の物です)

　BIOS: V1.52
　操作: マスコン(アクセル)、ハンドル(ブレーキ)、フットペダル(デジタルON/OFF)
　マスコン変更、ブレーキ操作変更、ドア開閉スイッチが増えたり過去イチ変化が多い。
　ランプが３つ減った。

　専用I/O: K91X0800A
　　スピード計とブレーキ圧計、シートの振動信号を担当している。
　　無くてもゲームは動作するが、スピードとブレーキ圧が確認出来ない。
　　※ダイヤ改正では画面上にデジタル速度計が常時表示出来る(非表示も可)。
　
　　ダイヤ改正とがんばれ運転士も同じI/Oだと思われる(未確認)。

　基板の特徴:
　　左上のRS2(din9pin)で専用I/Oボードと接続し、計器とBASS信号が
　　フィルターボードの Lコネクタ に入り Jコネクタ から出力される。
　　S1から出た音声もサウンドアンプへ行って S2コネクタ に入り G1コネクタ に合流する。
