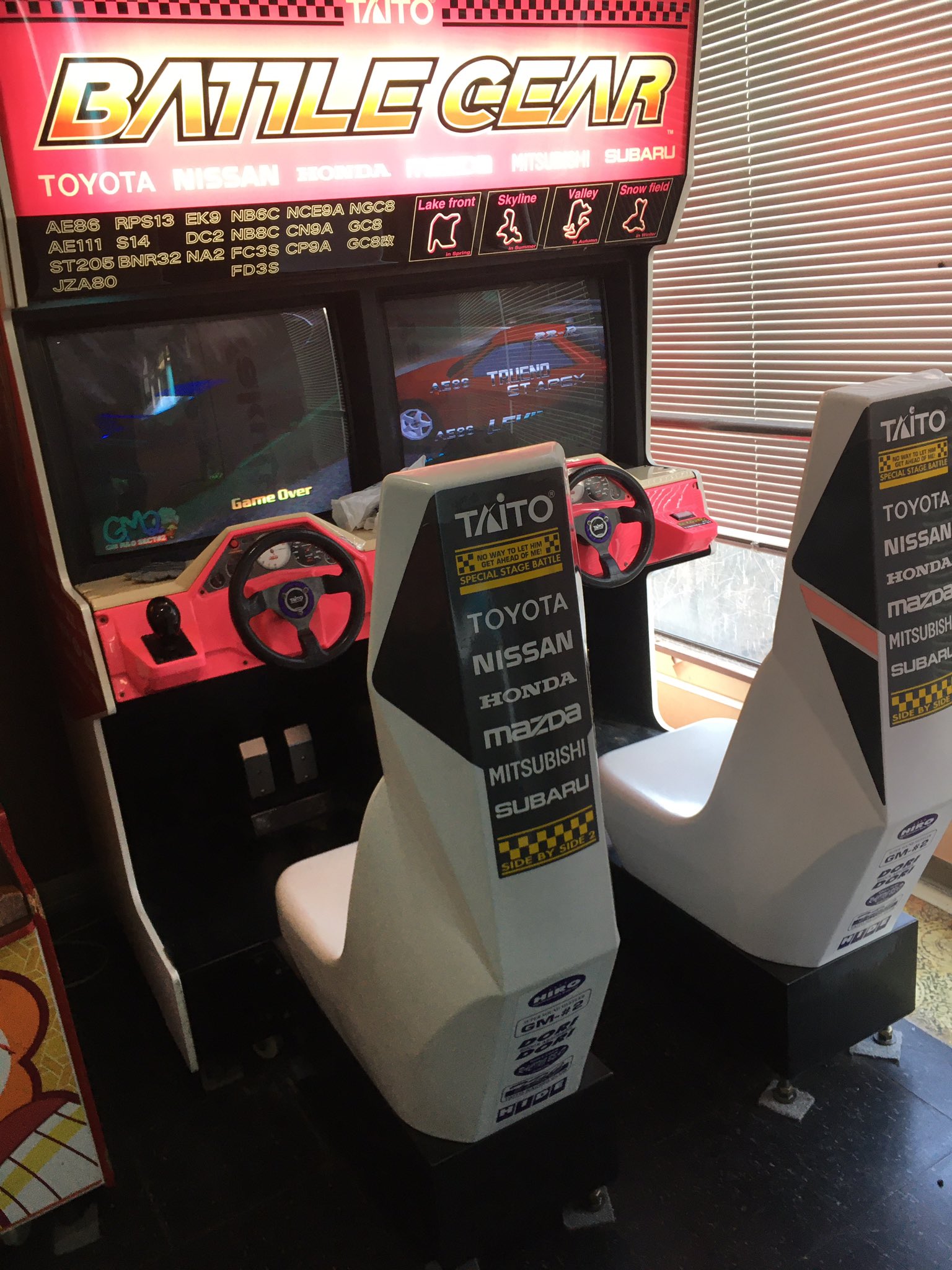

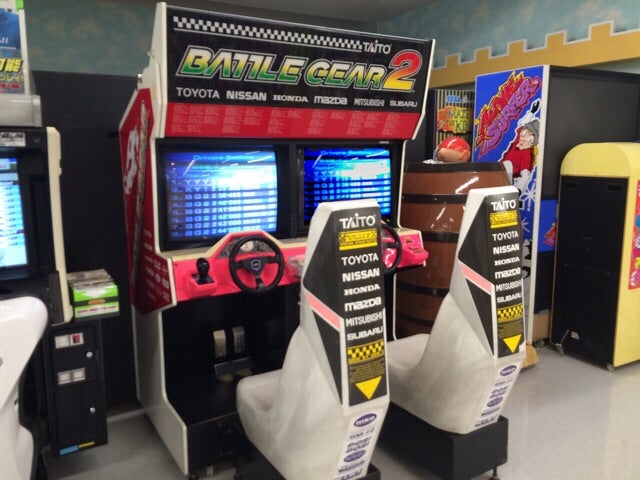

BATTLE GEAR SBS(SideBySide筐体)版

　サイドバイサイド筐体からのアップデート仕様。
　
　
　SBS版はフィルターボードがTAITO JC-system互換仕様かつ
　ソフトも別扱い(START/VIEWボタン共用)である為、
　シングル筐体/通常/DX筐体基板とは通信対戦出来ないと説明書に記載あり(未確認)。
　ハンドル径が小さく、舵角も一番小さい、シフトは重め、ベダルは床置きで重い。

　ちなみに初代サイドバイサイドの説明書には配線図が無い。
　サイドバイサイド２の説明書にも無い事を確認した。
　初代電車の説明書には付いてるのに何でだろね？
　まぁ自分で基板買って調べたので要らないですけども。

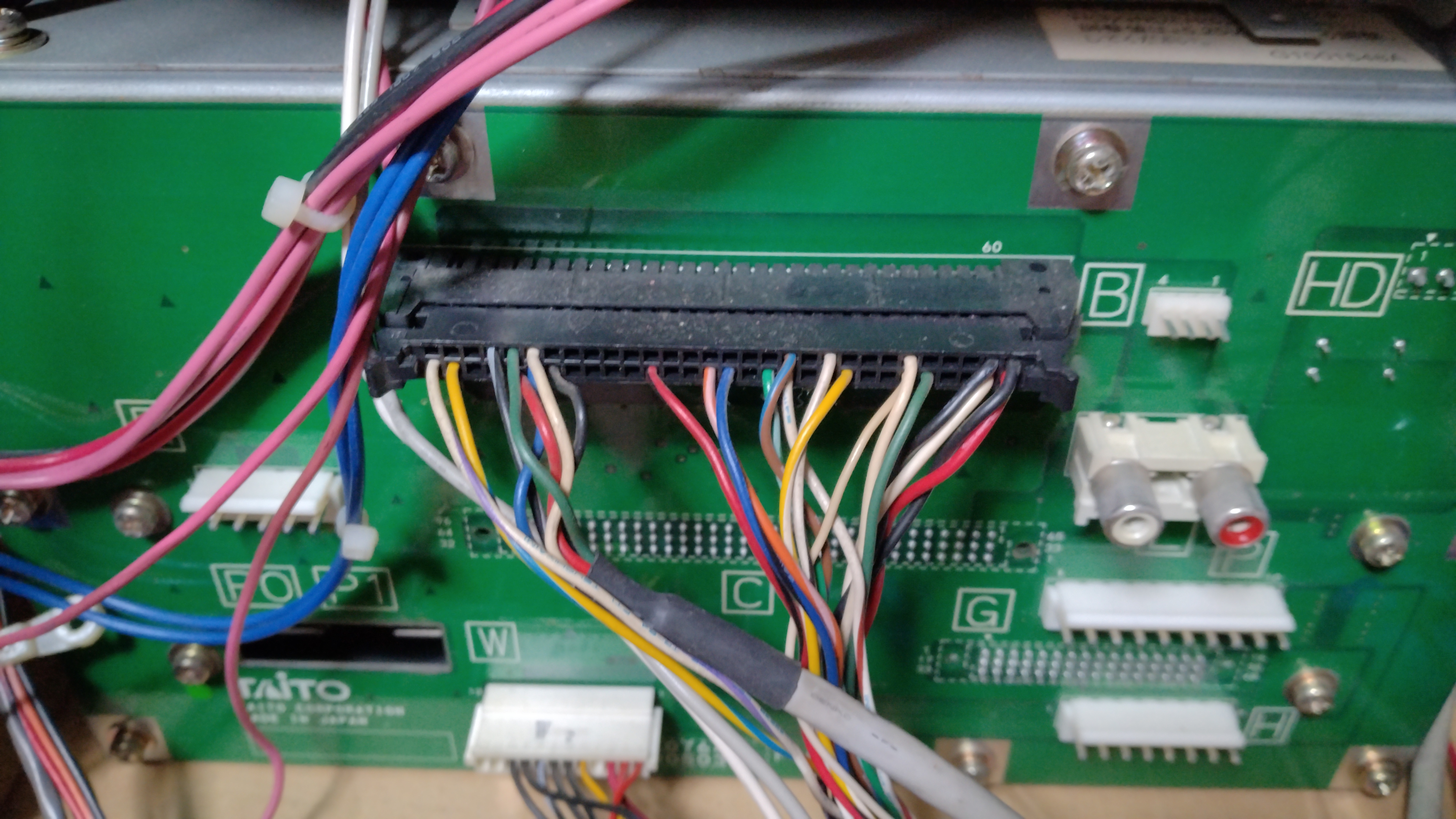

　メイン基板
　　SBS改造版(コネクタ類がTAITO-JC基板仕様)
　

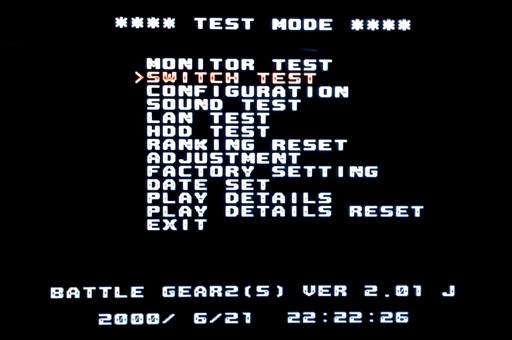

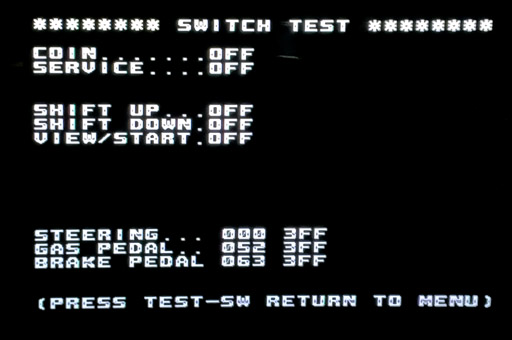

　　SBS改造版のテストモード。
　
　　SBS改造版はWIEWボタンがSTARTと兼用。
　
　　SBS改造版以外のバトルギア２とは通信対戦が出来ない(らしい)。

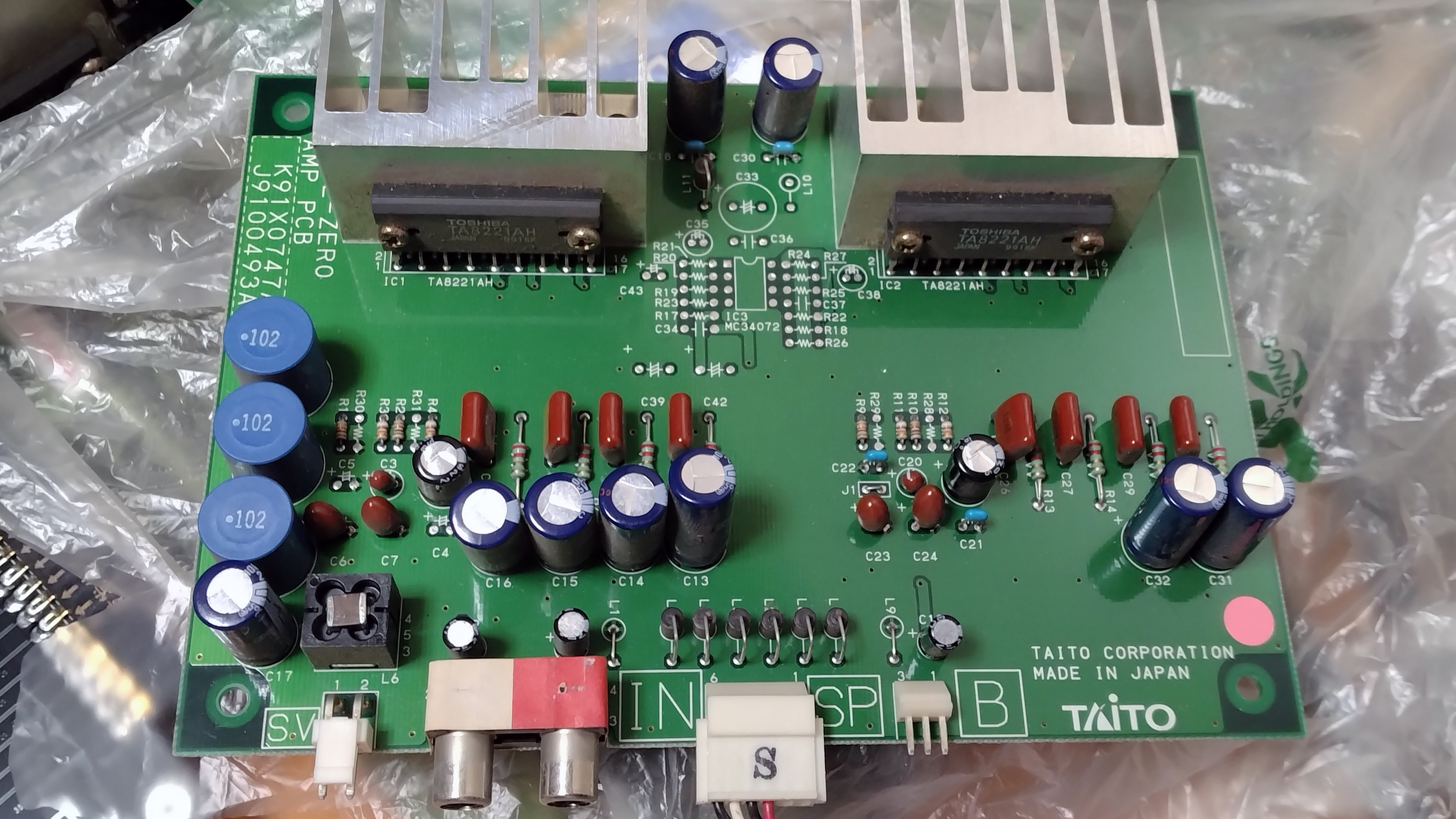

　アンプ基板
　
　音声はSPコネ(6P)からフィルターボードに戻る。
　BASS出力？Bコネは1と3番ピンが有効。
　SVが電源入力かな、おそらく12〜13Vだと思う(BG1のAMP参照)。


　BIOS: V1.11a(BG1) V1.52(BG2)
　操作: ハンドル+２フットペダル＋シフト上下 スタート/VIEW(共用)
　　専用ケーブルを利用した通信対戦対応

　専用I/O: SBS版は無し。

　マザーとドーターPCBはType-Zero版バトルギアとまったく同じなので
　SBS版フィルターPCBを他のドラゲー用と入れ替えた場合、そのまま動作します。
　なのでHDDだけ入れ替えればSBS筐体でｽﾀﾝﾄﾀｲﾌｰﾝを動作させることも可能かと。
　(ビューボタンとサイドブレーキも信号自体は出ているので改造すれば増設可能)
